LQZ系列球型橋粱支座的特點 LQZ系列球型橋梁支座除具有一般
球型支座轉角大、轉動炅活、轉動力矩與轉角無關、轉動性能各個方 向一致等優點外，還具有以下六大特點：
1>承載能力大——最大支反力可超過100000KN;
2)轉角大(最大轉角0.06弧度
3)耐腐蝕能力大大增強，可在海洋大氣及飛激區等惡劣環境下使用；
4)平面滑動和轉動摩擦阻力��；
5>防塵防水性能好，可保證摩擦副無腐蝕，無污染；
6>設計壽命長(按100年設計>。
LQZJ*型支座的主要技術性能 1支座反力
1.1支座垂直支反力從1000—100000kN,分37級。也可根據用戶要求進行特殊規格的設計、制造。
1.2支座可承受的水平力
固定支座和縱向活動支座在非滑動方向的水平支反力不小于垂直支反力的10%。
2支座設計轉角分0.02和0.05弧度兩種。也可根據用戶要求，設計其它轉角或更大轉角的支座。
3支座設計位移
順橋向：±50、±100、±150、±200、±250mmo 橫橋向：雙向活動支座為±40mmo 4支座設計摩擦系數 常溫(一25*C - 60^) m 務0.03 低溫HOT ~ 250 M ^0.05
LQZ«型支座的代號表示方法
4.1
球型支座的分類
球型支座按活動型式分為雙向活動支座(SX)、單向活動支座(DX)和固定支座(GD)三種類型，如圖2~4所示。 4.2

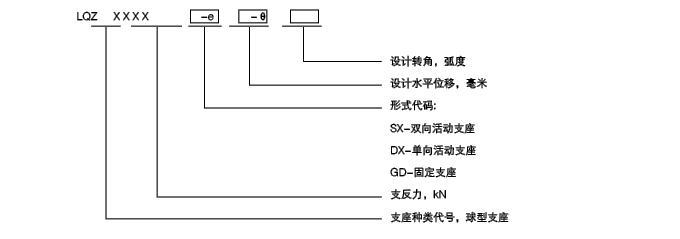

球型支座的代碼
球型支座可用代碼如下表示：
